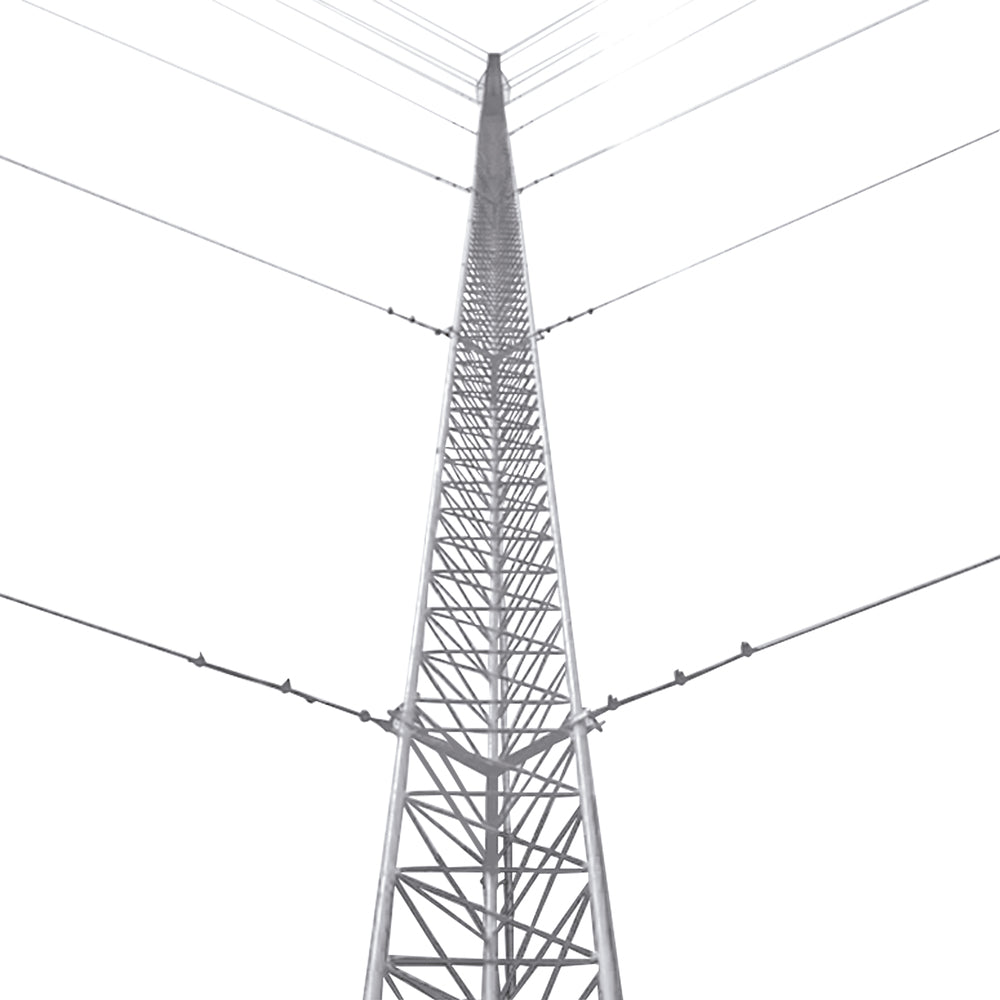

Kit de Torre Arriostrada de Techo de 30 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

SYSCOM
 |  SKU: KTZ-30G-030P
Envío de 24 a 72 horas en todo México Recíbelo entre lun 08 y mié 10 jun
Precio lista: $ 55,414.68 | Ahorro: -$0.00
Descuento por volumen agregando +3 pzas
$ 48,543.26 1 – 2 pzas
$ 48,057.82 3 – 5 pzas
$ 47,572.39 6 – 10 pzas
Mejor precio
$ 47,086.96 11+ pzas

NOTIFÍCAME CUANDO ESTE DISPONIBLE
Pagando con PayPal difiere tu compra hasta 18 meses*

Asistente de inteligencia artificial para consultas técnicas de productos de oficina
Pregunta cualquier aspecto técnico del producto
Hazle una pregunta al genio
Asistente Técnico AI FullOffice Consultoría técnica de productos FullOffice.com
Descargar ficha PDF

Descripción
Logo SYSCOM TOWERS

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 200 Kg.
  • Altura: 30 metros (10 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

Cantidad Modelo Descripción
10 STZ30G Tramo de torre de 30 cm de ancho de cara.
1 SCZ30PG Copete de torre de 30 cm con opresor para pararrayo.
1 SBA30G Base para torre de 30 cm.
1 SAB30G Ancla para base de torre.
5 SJB30G Brida de sujeción de Retenida.
3 SAP01G Ancla de losa o pared para Retenida.
30 CUELLO-14-HDG Cuello para cable de retenida
90 NUDO-316-FJG Abrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 480 metros de retenida de 1/8' (SRET-318-CAM ) o diámetros superiores.

No incluye Tensores. Se recomiendan 15 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación (No incluido):

Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad Modelo Descripción
1 SHE-LV Par de herrajes de sujeción
1 S-GULV Guía para línea
33 SRET-338CAM Cable de 3/8'
6 NUDO-38FJG Nudo forjado 3/8'
2 CUELLO-38-HDG Cuello 3/8'
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.
1 SYS-USA7B (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ30-PRO- ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad Modelo Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico.
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido):

Cantidad Modelo Descripción
1 TGTDPC Punta Pararrayos Dipolo Corona
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador(H2OHM), brújula y nivel.
1 S610 Registro plástico chico.
1 ANTIOX Aerosol para protección de terminales.
3 TGCR11 Conector de Ojo.
2 TGAB18 Conector para Varilla.
20 TGAC Aislador de cable de bajada
*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Recomendaciones:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama Instalación Retenida Versión 2.0
Imágenes de Instalación
Imagenes de Instalación
  • Cumple normativa ISO 9001:2015, alta calidad garantizada
  • Galvanizado inmersión, norma NMX-H-004-SCFI-2008
  • Resistencia al viento hasta 200 km/hr
  • Altura máxima 30 m (10 tramos)
  • Ideal zonas costeras, alta humedad e industriales
  • Carga axial máxima 200 kg
