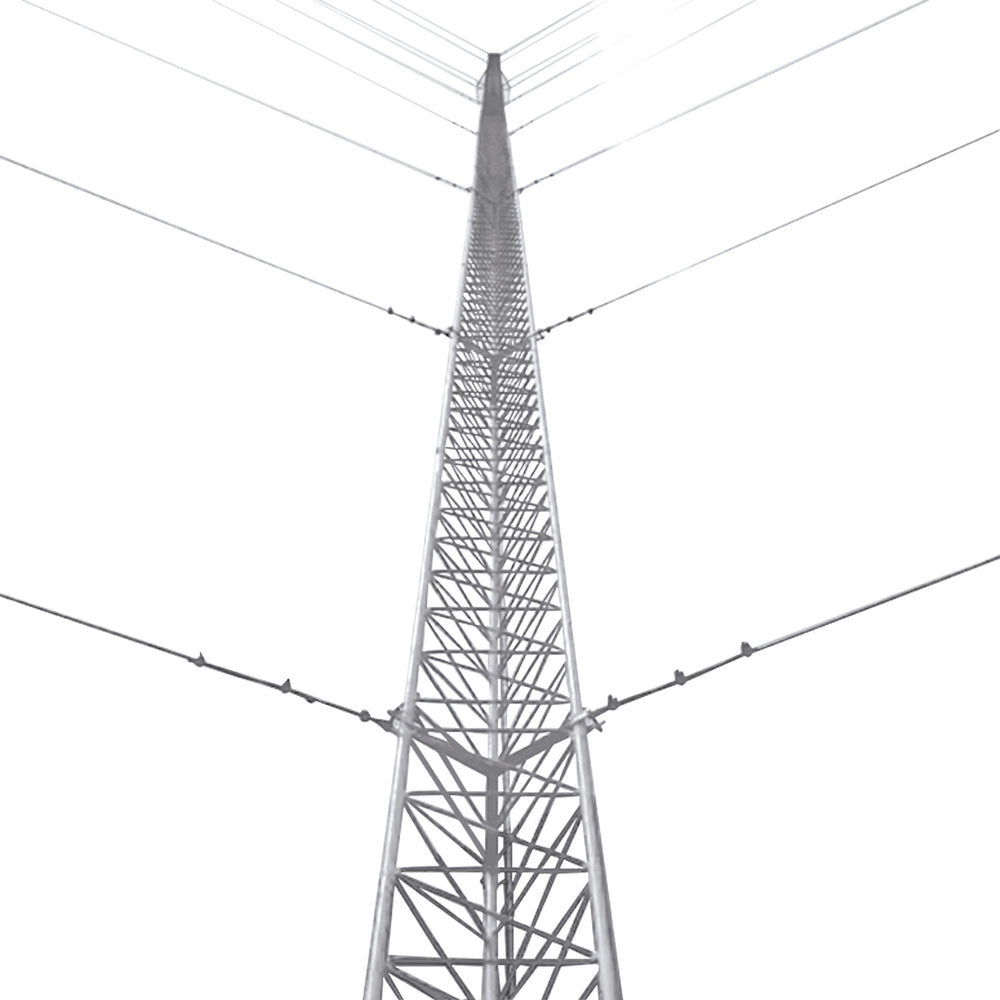

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

SYSCOM
 |  SKU: KTZ-30G-009
Envío de 24 a 72 horas en todo México Recíbelo entre lun 08 y mié 10 jun
Precio lista: $ 23,353.72 | Ahorro: -$0.00
Descuento por volumen agregando +3 pzas
$ 20,457.86 1 – 2 pzas
$ 20,253.28 3 – 5 pzas
$ 20,048.70 6 – 10 pzas
Mejor precio
$ 19,844.12 11+ pzas

NOTIFÍCAME CUANDO ESTE DISPONIBLE
Pagando con PayPal difiere tu compra hasta 18 meses*

Asistente de inteligencia artificial para consultas técnicas de productos de oficina
Pregunta cualquier aspecto técnico del producto
Hazle una pregunta al genio
Asistente Técnico AI FullOffice Consultoría técnica de productos FullOffice.com
Descargar ficha PDF

Descripción
Logo SYSCOM TOWERS

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas

  • Carga Axial Máxima: 200 Kg.
  • Altura: 9 metros (3 tramos).
  • Resistencia al viento: 200 km/hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes
Cantidad Modelo Descripción
3 STZ30G Tramo de torre de 30 cm de ancho de cara.
1 SCZ30PG Copete de torre de 30 cm con opresor para pararrayo.
1 SBA30G Base para torre de 30 cm.
1 SAB30G Ancla para base de torre.
2 SJB30G Brida de sujeción de Retenida.
3 SAP02G Ancla de piso para Retenida.
12 CUELLO-14-HDG Cuello para cable de retenida
36 NUDO-316-FJG Abrazadera tipo perro de 3/16'.

No incluye cable de retenida.

Se recomiendan 75 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores: SRET-318-CAM

No incluye Tensores

Se recomiendan 6 tensores de 1/2' x 6': TEN1/2X6OGJ o TEN1/2X6OQJ.

Nota: El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido):

Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)
Cantidad Modelo Descripción
1 SHE-LV Par de herrajes de sujeción
1 S-GULV Guía para línea
12 SRET-338 Cable de 3/8'
6 NUDO-38FJG Nudo forjado 3/8'
2 CUELLO-38-HDG Cuello 3/8'
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.
1 SYS-USA7B (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ09-PRO - ¡Todo incluido! Ideal para torres de 9 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
Cantidad Modelo Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico.
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
Cantidad Modelo Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
1 S610 Registro plástico chico.
1 ANTIOX Aerosol para protección de terminales.
3 TGCR11 Conector de Ojo.
2 TGAB18 Conector para Varilla.
2 TGAC Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración: SLY-346-BLK. Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de Instalación de Retenida Versión 2.0

Imágenes de Instalación

Imágenes de Instalación
  • Estructura galvanizada en caliente para mayor durabilidad
  • Carga axial de 200 kg para soporte robusto
  • Resistencia al viento de 200 km/h
  • Construcción modular con 3 tramos de 3 m
  • Diseño optimizado para zonas costeras e industriales
  • Cumple normas ISO 9001 y NMX-H-004-SCFI-2008
