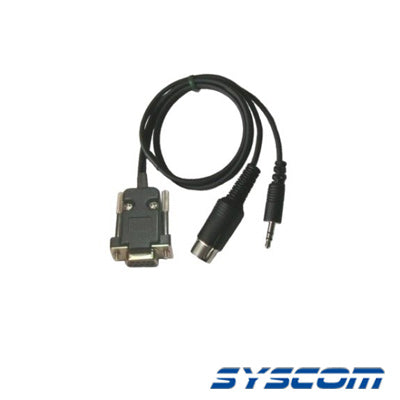

Arnés para conexión con radio ICOM ICF121/221 (conector 11 pines) a tarjeta ECHOR100 o DM3.

SYSCOM
 |  SKU: IRR-15S
Envío de 24 a 72 horas en todo México Recíbelo entre lun 08 y mié 10 jun
Precio lista: $ 758.20 | Ahorro: -$0.00
Descuento por volumen agregando +3 pzas
$ 664.19 1 – 2 pzas
$ 657.54 3 – 5 pzas
$ 650.90 6 – 10 pzas
Mejor precio
$ 644.26 11+ pzas

NOTIFÍCAME CUANDO ESTE DISPONIBLE
Pagando con PayPal difiere tu compra hasta 18 meses*

Asistente de inteligencia artificial para consultas técnicas de productos de oficina
Pregunta cualquier aspecto técnico del producto
Hazle una pregunta al genio
Asistente Técnico AI FullOffice Consultoría técnica de productos FullOffice.com
Descargar ficha PDF

Descripción

Descripción

Arnés para conexión entre radios móviles ICOM y sistemas simplex como ECHO-R100 y EDM-3. Interfaz de conexión entre dispositivos con conector J-5 de accesorios y conector DB-15.

Asignación de Pines
  • 1. Rojo: +VCC (pines 1 y 2)
  • 2. Amarillo: Tono (pin 4)
  • 3. Naranja: COR (pin 6)
  • 7. Verde: Audio RX (DISC) (pin 8)
  • 9. Azul: Audio TX (MIC) (pin 5)
  • 10. Negro: Tierra (pines 9 al 15) (Malla)
  • 11. Blanco: PTT (pin 7)
  • NC: (pin 3)
  • Resistencia: 100K, ¼ W (pines 1 y 6)
Pin Assignment
  • 1. Red: +VCC (pins 1 and 2)
  • 2. Yellow: Tone (pin 4)
  • 3. Orange: COR (pin 6)
  • 7. Green: RX Audio (DISC) (pin 8)
  • 9. Blue: TX Audio (MIC) (pin 5)
  • 10. Black: Ground (pins 9 to 15) (Foil)
  • 11. White: PTT (pin 7)
  • NC: (pin 3)
  • Resistor: 100K, ¼ W (pins 1 and 6)

Información de Contacto

EQUIPOS PROFESIONALES DE COMUNICACIÓN S.A. DE C.V
Calle Méndez y 20 # 2001, Colonia Pacifico
Tel. (614) 4120126
C.P. 31030, Chihuahua, Chih, México
R.F.C.: EPC051025IN0

  • Conector J-5 para radios móviles ICOM
  • Conector DB-15 para sistemas simplex ECHO-R100/EDM-3
  • Asignación de pines detallada y estandarizada
  • +VCC en pines 1 y 2 (rojo)
  • Audio RX/TX en pines específicos (verde/azul)
  • Resistencia de 100kΩ entre pines 1 y 6
