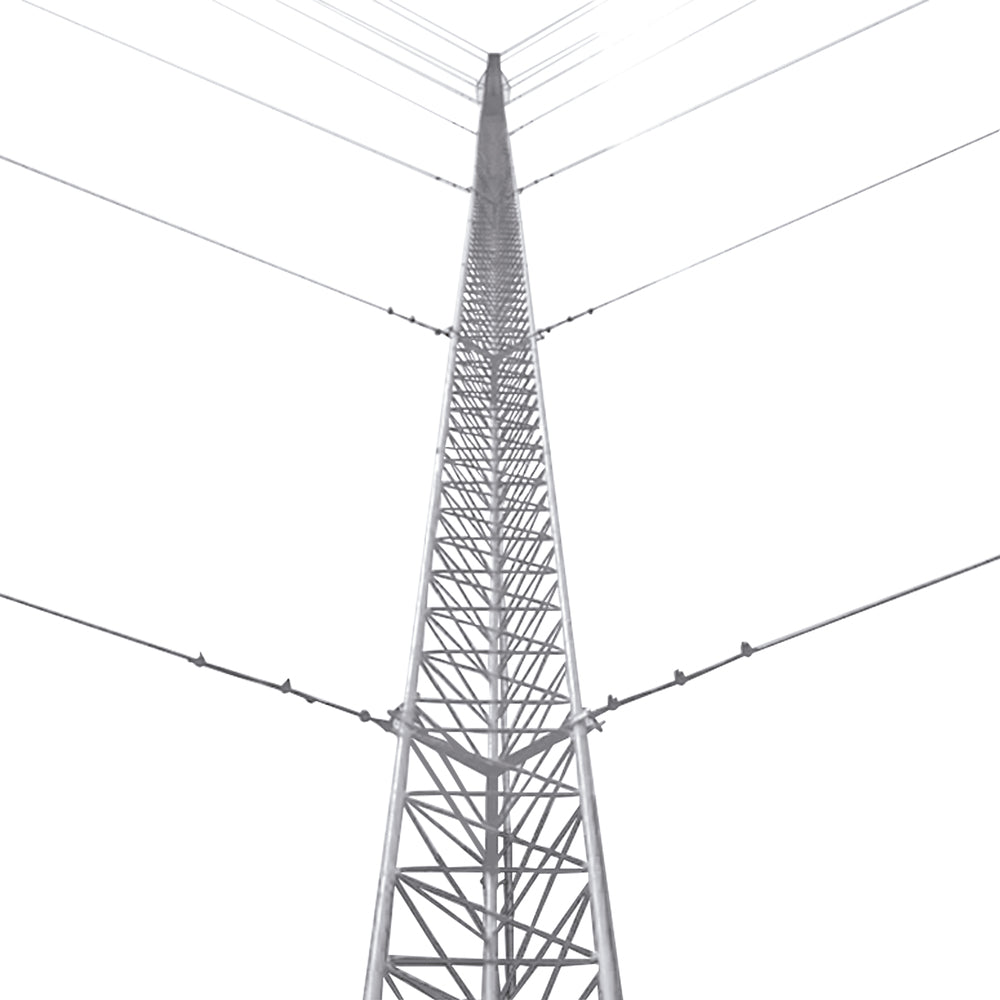

Kit de Torre Arriostrada de Piso de 39 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente. (No incluye retenida).

SYSCOM
 |  SKU: KTZ-45G-039
Envío de 24 a 72 horas en todo México Recíbelo entre lun 08 y mié 10 jun
Precio lista: $ 126,943.74 | Ahorro: -$0.00
Descuento por volumen agregando +3 pzas
$ 111,202.71 1 – 2 pzas
$ 110,090.68 3 – 5 pzas
$ 108,978.65 6 – 10 pzas
Mejor precio
$ 107,866.62 11+ pzas

NOTIFÍCAME CUANDO ESTE DISPONIBLE
Pagando con PayPal difiere tu compra hasta 18 meses*

Asistente de inteligencia artificial para consultas técnicas de productos de oficina
Pregunta cualquier aspecto técnico del producto
Hazle una pregunta al genio
Asistente Técnico AI FullOffice Consultoría técnica de productos FullOffice.com
Descargar ficha PDF

Descripción
Logo SYSCOM TOWERS

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 500 Kg.
  • Altura: 39 metros (13 tramos).
  • Resistencia al viento: 200 km/hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes:
  • 13 - STZ45G: Tramo de torre de 45 cm de ancho de cara.
  • 1 - SCZ45G: Copete de torre de 45 cm con opresor para pararrayo.
  • 1 - SBZ45G: Base para torre de 45 cm.
  • 1 - SAB45G: Ancla para base de torre 35/45.
  • 5 - SJB45G: Brida de sujeción de Retenida.
  • 3 - SAZ45G: Ancla de piso para Retenida.
  • 30 - CUELLO-14-HDG: Cuello para cable de retenida
  • 90 - NUDO-14-FJG: Abrazadera tipo perro de 1/4'.
Accesorios recomendados

No incluye cable de retenida. Se recomiendan 600 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 15 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.

Sistema de Señalización/Iluminación (No incluidos)
  • 2 - EIGSLSE: Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
  • 2 - HLU3R2: Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
  • 1 - TG45AB: Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
  • 1 - S610: Registro plástico.
  • 3 - TGCR11: Conector de Ojo
  • 2 - TGAB18: Conector para Varilla
  • 1 - TGBUSG10: Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
  • 1 - TGTDPC: Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
  • 1 - TG45AB: Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
  • 1 - S610: Registro plástico chico.
  • 1 - ANTIOX: Aerosol para protección de terminales.
  • 3 - TGCR11: Conector de Ojo.
  • 2 - TGAB18: Conector para Varilla.
  • 26 - TGAC114: Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo: DIAGRAMA

Recomendaciones:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de instalación de retenida

Imágenes de Instalación

Torre Arriostrada Instalación
  • Normativa ISO 9001:2015 para asegurar calidad
  • Elevación 39 metros en 13 tramos modulares
  • Protección anticorrosiva con galvanizado en caliente
  • Carga axial máxima soportada: 500 kg
  • Resistencia contra vientos de 200 km/h
  • Diseño optimizado para zonas costeras e industriales
